El calor se acumula en los almacenes y centros de distribución durante los meses de verano si no cuentan con una ventilación adecuada. Los sistemas de ventilación para el verano expulsan el aire caliente del almacén y lo reemplazan con aire fresco del exterior. Estos sistemas renuevan el aire dentro del edificio entre 1 y 3 veces por hora, lo que minimiza la diferencia de temperatura entre el interior y el exterior, y proporciona movimiento de aire a través de la instalación. Los climas más cálidos utilizarán una tasa de flujo de aire mayor, mientras que los climas más fríos utilizarán una tasa de flujo de aire menor.

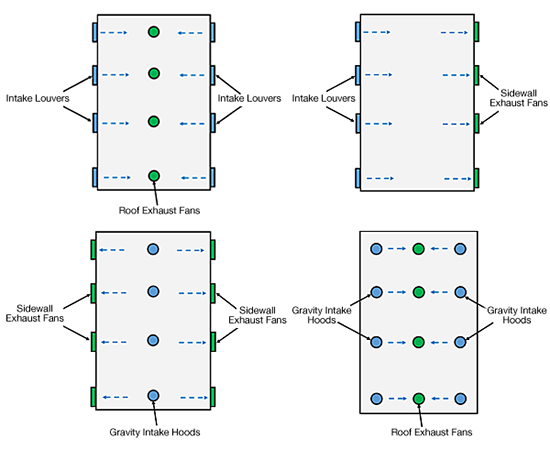

Los sistemas de ventilación para verano pueden implementarse en una variedad de configuraciones diferentes. Algunas configuraciones comunes incluyen (Figura 1):
- Extracción por el techo y rejillas de entrada
- Ventilación cruzada en paredes laterales
- Extracción por las paredes laterales y entrada por el techo
- Extracción por el techo y entrada por el techo
De estas estrategias de diseño, la extracción por el techo y las rejillas de entrada son las más comunes, ya que son altamente rentables y las más eficientes.
Existen muchas opciones al seleccionar la rejilla de entrada adecuada para los sistemas de ventilación de verano en almacenes. Las rejillas de entrada protegen las aberturas de entrada contra la infiltración de lluvia. En climas fríos, un sistema de calefacción toma el control durante el invierno y el sistema de ventilación de verano se desactiva. El cierre de las aberturas de entrada evita que entre aire frío durante el invierno. Esto requiere el uso de compuertas en conjunto con las rejillas o una rejilla operable que funcione como una rejilla convencional en la posición abierta y proporcione un cierre hermético en la posición cerrada.
Rejillas de Lamas Ajustables
Las rejillas de lamas ajustables (Figura 2) están diseñadas de tal manera que toda la lama de la rejilla opera. En la posición abierta, las lamas están posicionadas en ángulo y funcionan como una rejilla convencional. En la posición cerrada, toda la lama opera creando un cierre hermético. Estas rejillas son la opción de entrada más rentable para los sistemas de ventilación de verano en almacenes. Sin embargo, toda la lama gira y no mantiene la apariencia arquitectónica deseable de una rejilla fija en la posición cerrada. Además, las rejillas de lamas ajustables tienden a tener tasas de fuga más altas en la posición cerrada en comparación con otras opciones.
Rejillas/Compuertas Combinadas
Las rejillas/compuertas combinadas (Figura 3) cuentan con lamas de rejilla fijas en la parte frontal y lamas de compuerta operables. Estas rejillas operables mantienen la apariencia arquitectónica deseable de una rejilla fija tanto en las posiciones abierta como cerrada y pueden tener ligeramente menores fugas que las rejillas de lamas ajustables. Las rejillas/compuertas combinadas generalmente tienen un costo ligeramente mayor en comparación con las rejillas de lamas ajustables.
Rejillas Fijas y Compuertas
Las rejillas fijas convencionales (Figura 4) combinadas con una compuerta suelen ser la opción de mayor costo para la ventilación de verano en almacenes, pero proporcionan más flexibilidad para la aplicación. Las compuertas tienen calificaciones de fuga más bajas que las rejillas operables, minimizando la cantidad de fugas de aire no deseadas en la instalación.
Además, existen opciones de compuertas aisladas que ayudan a reducir la pérdida de calor a través de la abertura de entrada de aire y evitan la condensación o la acumulación de escarcha dentro de la compuerta.
Existen muchas opciones al seleccionar ventiladores de extracción para techo. Las opciones comunes de ventiladores incluyen ventiladores axiales de expulsión vertical, ventiladores axiales con campana y ventiladores centrífugos de aluminio girado.
Ventiladores Axiales de Expulsión Vertical
Los ventiladores axiales de expulsión vertical (Figura 5) son la solución más rentable para la ventilación de verano en grandes almacenes. Estos ventiladores también son los más eficientes para las grandes capacidades de flujo de aire de 30,000 – 60,000 cfm, que son comunes en los sistemas de ventilación de verano para almacenes. No requieren montaje en campo, lo que simplifica la instalación. Las compuertas integrales tipo mariposa evitan que entre aire no deseado al edificio cuando el sistema está desactivado en invierno. Sin embargo, una desventaja de los ventiladores axiales de expulsión vertical es su mantenimiento, ya que algunos componentes son difíciles de acceder desde el techo.
Ventiladores Axiales con Campana
Los ventiladores axiales con campana (Figura 6) tienen un rendimiento similar al de los ventiladores axiales de expulsión vertical, pero tienden a ser más caros, y los tamaños grandes requieren que las campanas se ensamblen en campo. Además, la instalación de una compuerta antirretorno separada evita que el aire no acondicionado entre en el edificio cuando el sistema está desactivado en invierno. Una ventaja clave del diseño con campana es la protección adicional contra el viento y la lluvia. Los ventiladores axiales con campana también son generalmente más fáciles de mantener, ya que las correas, poleas, motores y rodamientos se pueden acceder desde el techo.
Ventiladores Centrífugos de Aluminio Girado
Los ventiladores centrífugos de aluminio girado (Figura 7) también se utilizan en sistemas de ventilación de verano para almacenes. Estos ventiladores tienen una menor capacidad de flujo de aire y la rueda centrífuga no es tan eficiente en condiciones de operación de baja presión y alto flujo de aire, que son necesarias para los sistemas de ventilación de verano en almacenes. Las ventajas clave de los ventiladores centrífugos de aluminio girado son que proporcionan una protección similar contra el viento y la lluvia como los ventiladores con campana y no requieren ningún montaje en campo, lo que facilita la instalación. Además, proporcionan fácil acceso a correas, poleas, motores y rodamientos, lo que simplifica el mantenimiento.
Los sistemas de ventilación para verano son una parte de un sistema completo de HVAC para almacenes. Aprende más sobre una solución completa de HVAC para almacenes y centros de distribución.
